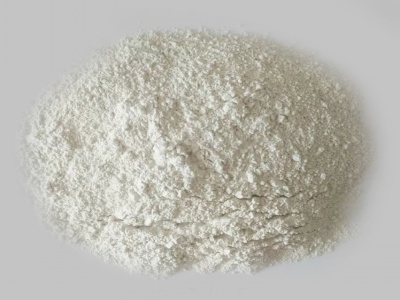

有機膨潤土作為一種經有機化改性的膨潤土，在油漆領域應用廣泛，其使用方法主要有干粉直接加入和制成預凝膠加入兩種。大量實踐表明，制成預凝膠使用更能充分發揮有機膨潤土的性能和功效，有效提升油漆產品質量。

預凝膠加入法

適用體系

對于濕潤性較差的樹脂系統，如環氧、聚酯、短油醇酸樹脂等，使用有機膨潤土并預先制成凝膠較為合適。濕潤性差會導致有機膨潤土干粉難以在樹脂中均勻分散，影響其性能發揮。預先制成凝膠，可利用凝膠的均勻分散性，改善有機膨潤土在這類樹脂中的分散效果，從而增強油漆性能。

凝膠配方

1. 溶劑：常用二甲苯或200#溶劑油等，占比87% 。溶劑需具備良好的溶解能力，能夠充分溶解有機膨潤土，同時要與油漆其他成分有良好的相容性，避免在油漆制備和儲存過程中出現分層、絮凝等現象。不同溶劑的揮發速率、溶解參數不同，會影響預凝膠的制備以及油漆干燥速度和最終性能。例如，二甲苯揮發速率適中，有助于在施工時油漆快速定型，而200#溶劑油成本較低，可在保證性能的同時控制生產成本。

2. 有機膨潤土：占比8 - 10%。其含量直接影響預凝膠及最終油漆性能。含量低，無法有效發揮增稠、防沉、觸變等作用；含量過高，會使油漆粘度過高，影響施工性能，如導致涂刷困難、流平性差，還可能使漆膜產生橘皮、開裂等缺陷。在一些對流動性要求較高的油漆中，需嚴格控制有機膨潤土含量，保證施工流暢度。

3. 極性活化劑：占比3 - 4%。它能與有機膨潤土發生陽離子交換等反應，改變有機膨潤土表面電荷分布和性質，使其在溶劑中更好地溶脹、分散，從而提升預凝膠的穩定性和增稠、觸變效果。常見極性活化劑如甲醇/水（95/5）、乙醇/水（95/5） ，加入量一般隨著溶劑極性的增高可以適當減少。

配制過程

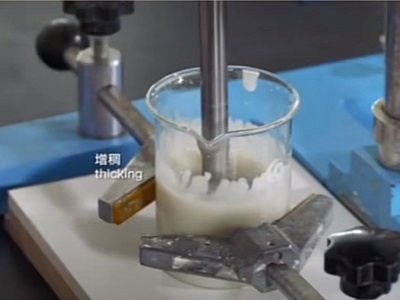

1. 有機膨潤土在溶劑中的分散：將有機膨潤土緩慢加入到有機溶劑中并攪拌，攪拌速度一般控制在300 - 600r/min。攪拌速度過快易引入氣泡，影響預凝膠質量；過慢則分散效果不良。攪拌時間以有機膨潤土充分濕潤分散為準，在此過程中，可通過觀察溶液的均勻度、粘度變化判斷分散情況。如溶液變得均勻且粘度逐漸上升，表明分散效果良好。

2. 加入極性活化劑后的攪拌：在有機膨潤土充分濕潤分散后，加入極性活化劑繼續攪拌約5分鐘。此階段攪拌促使極性活化劑與有機膨潤土充分反應，進一步增強有機膨潤土的溶脹和分散效果，提升預凝膠的穩定性和流變性能 。若攪拌時間不足，極性活化劑與有機膨潤土反應不充分，會導致預凝膠性能不良。

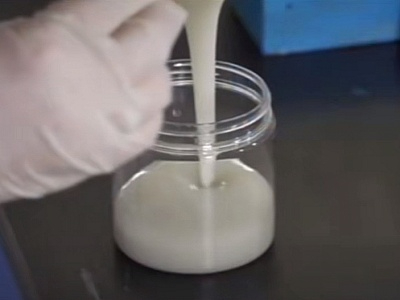

制成預凝膠后加入油漆，可提高油漆觸變性，使油漆在儲存時顏料不沉淀，施工時具有良好的流動性和流平性，有助于均勻涂裝，提升漆膜質量。此外，部分特殊有機膨潤土產品在中高極性體系中無需活化劑，快速剪切就可分散；有的易分散、自活化有機膨潤土可在研磨或研磨后加入 ，具體使用方法需參考產品說明書并結合實際需求進行調整。

你覺得這篇文章怎么樣？
